0
“PDCPD解决方案”是指基于PDCPD高强度材料的综合解决方案，涵盖了PDCPD模具开发和PDCPD反应注射机的应用。特别是在制造PDCPD汽车配件时，PDCPD解决方案可以提供全面的支持和技术指导。以下是对这两个方面的简要介绍：
PDCPD模具开发：PDCPD模具开发是为PDCPD汽车配件制造过程中的产品开发和生产准备阶段开发模具的过程。Pdcpd 产品前期设计需要根据产品要求和制造工艺，考虑到配件的形状、尺寸和复杂度。PDCPD模具开发的目标是确保模具能够准确地注入和固化PDCPD材料，并生产出高质量的PDCPD汽车配件。这包括从模具设计到模具制造、测试和调整的全过程。
PDCPD反应注射机：PDCPD反应注射机是用于实施PDCPD-RIM成型工艺的设备。它能够将液态的PDCPD高强度材料从储料罐中抽取，并通过混合器混合加热。然后，混合后的材料由注射装置注入预先准备好的模具中。PDCPD反应注射机的控制系统能够确保材料的准确注射和固化，以生产出高质量的PDCPD汽车配件。
PDCPD解决方案为PDCPD汽车配件制造提供了一站式的支持和技术指导。它包括PDCPD模具开发的设计和制造，以及PDCPD反应注射机的应用。通过使用PDCPD解决方案，制造商可以获得高效、稳定和一致的生产过程，从而生产出符合要求的PDCPD汽车配件。
PDCPD-RIM与其他成型工艺对比
| 工艺成型 | PDCPD-RIM 反应注射成型 | 注塑 模塑成型 | SMC 模压成型 | RTM 树脂传递模成型 | HLU 手糊模成型 | ||
| 原料 | PDCPD | ABS/PP | CFRP （玻璃钢） | CFRP （碳纤维增强） | FRP （纤维增强） | ||
| 制品大小（参考） | 1-200KG | 1-10KG | 上限50KG | 上限50KG | 无限制 | ||
| 成型周期（参考） | 3-5min | 1-2min | 2-15min | 20-200min | 1-24H | ||
| 成型作业 | 非常容易 | 非常容易 | 容易 | 熟练度需求高 | 熟练度需求高 | ||
| 壁厚/mm（参考） | 3-100 | 2-5 | 1.5-20 | 2-12 | 1.5-10 | ||
| 模具投入 | 约为注塑模具成本的50% | 成本高，开发周期长 | 成本高，开发周期长 | 中等 | 低 | ||
| 模具寿命（参考） | 40000模 | 100000模 | 40000模 | 500模 | 30-100模 | ||
| 与其他成型工艺对比 | ①模具、设备投入小，维护成本低； ②成型工艺简单，生产工序少； ③模温40/80℃，能耗低，外观有保证； ④可以制作大型复杂、不等壁厚的产品； ⑤不需要后固化处理； ⑥不含玻纤，可以焚烧，环境友好。 | 传统材料性能 不能达到新材料需求 | ①模具/设备前期投入大，开发周期长，维护费用高； ②模温高，能耗大； ③温度需要精确多段控制，直接影响产品表面质量； ④需要后固化处理； ⑤有玻纤，焚烧不环保。 | ①碳纤维成本高；不同的生产 厂商，价格与性能存在差异； ②成型工艺复杂，不适合大批量的生产； ③模具成型寿命短； ④毛边厚，修边困难 ⑤需要后固化处理； ⑥表面涂装苦难，需要前处理。 | 只能小样试做，不能大批量成型 |

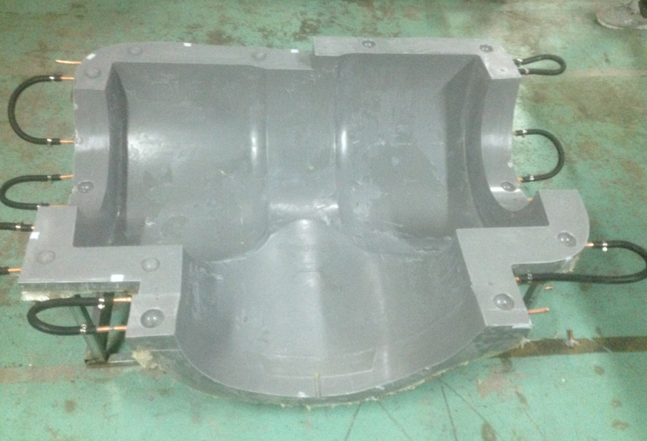

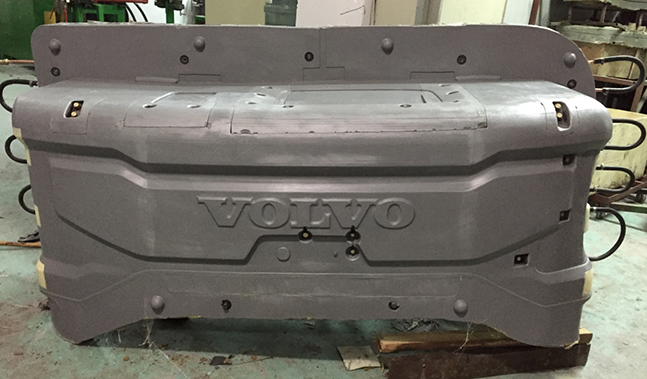

PDCPD-RIM模具开发案例
 |  |  |  |  |
 |  |  |  |  |
