在全球工业轻量化与材料升级的大趋势下，高性能工程塑料正逐步替代传统金属与复合材料，成为汽车、工程机械、医疗设备等领域的新宠。在众多新型材料中，聚双环戊二烯凭借刚韧兼具的性能与灵活的成型优势，受到越来越多研发与采购人员的关注。但在实际对接与选型过程中，不少从业者都会产生一个基础疑问：聚双环戊二烯就是PDCPD吗？二者是否属于不同品类的材料，或是存在性能等级的差异？

事实上，命名混淆是工业新材料普及初期的常见问题，不同行业、不同岗位的从业者往往会根据习惯使用不同表述，进而造成认知偏差。明确聚双环戊二烯的定义边界、核心性能、成型工艺与适用场景，不仅能帮助企业规避选材失误，更能充分发挥材料特性，实现产品性能与生产成本的平衡。本文将从基础定义出发，系统拆解该材料的技术特点与应用逻辑，为下游行业的选型与开发提供参考。

一、聚双环戊二烯与PDCPD的定义关系

1. 命名的对应逻辑

从材料命名的规范来看，聚双环戊二烯与PDCPD是完全对等的概念，仅为中文全称与英文缩写的区别。其中文全称为聚双环戊二烯，英文全称为Polydicyclopentadiene，行业通用缩写即为PDCPD。在不同的使用场景中，二者的使用习惯存在差异：学术论文、技术文档与进出口贸易中多使用PDCPD这一缩写，而国内生产制造、采购对接与本土技术交流中，聚双环戊二烯的中文名称使用频率更高。

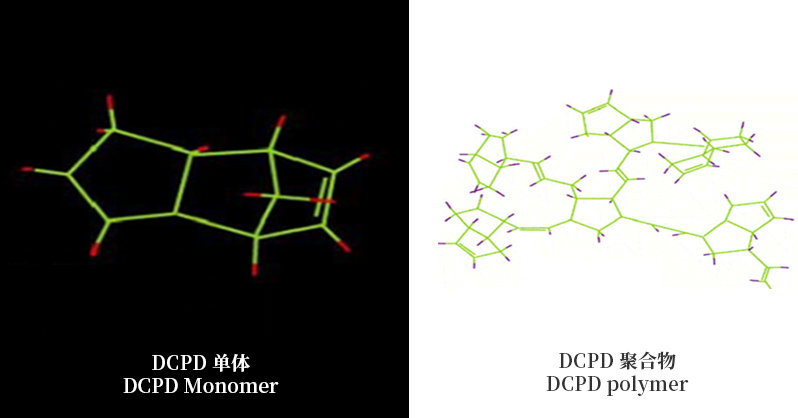

除此之外，部分场景中也会出现“双环戊二烯聚合物”“DCPD树脂”等表述，本质上也指代同一种材料，只是描述角度不同——双环戊二烯（DCPD）是聚合前的单体原料，聚双环戊二烯是聚合后的成品材料，二者为原料与产物的关系。

2. 材料的制备原理与原料来源

聚双环戊二烯的原料双环戊二烯（DCPD）主要来源于石油裂解制乙烯过程中的碳五馏分副产物，也可从煤炭炼焦的副产品中提取，原料供给充足且成本相对稳定，属于对石化副产物的高值化利用。

成品材料通过环烯烃复分解聚合（ROMP，也叫开环易位聚合）工艺制备：在专用催化剂与活化剂的作用下，液态的DCPD单体发生开环聚合与交联反应，形成具有三维网状结构的热固性聚合物。与普通注塑成型的热塑性塑料不同，该材料的聚合反应在模具内部完成，液态原料充模后就地固化，因此可以成型结构复杂、尺寸较大的制件。

3. 常见认知误区澄清

部分从业者会因市场上出现不同性能牌号的产品，误认为聚双环戊二烯与PDCPD是两种材料。实际上，市面上的性能差异多为配方改性的结果——通过调整催化剂体系、添加功能性助剂，可以制备出增韧型、耐热型、耐化学型等不同细分牌号，但基础材料本体均为聚双环戊二烯，不属于不同的材料品类。

二、聚双环戊二烯材料的核心性能特点

作为新一代高性能工程塑料，聚双环戊二烯的核心竞争力在于实现了多项关键性能的平衡，填补了传统材料的性能空白。其综合表现既优于多数通用工程塑料，也在部分场景下可替代玻璃钢、轻金属等材料，具备极高的性价比。

1. 刚韧平衡的机械性能

在高分子材料领域，刚性与韧性通常是一对矛盾体：刚性高的材料往往偏脆，抗冲击能力差；韧性好的材料又容易出现刚性不足、易变形的问题。聚双环戊二烯通过三维交联的分子结构，同时实现了高弯曲模量与高抗冲击强度，这一特性在工程塑料中较为稀缺。

具体来看，其弯曲模量可达1700MPa以上，足以支撑常规结构件的静态载荷，避免长期使用下的蠕变变形；同时简支梁缺口冲击强度超过35kJ/m²，在受到碎石冲击、外力碰撞时不易开裂破碎，远优于普通ABS、PP等通用塑料。这种刚韧兼具的特性，使其既可以作为外观护板承受外力冲击，也可作为结构件承担载荷，适配多场景的使用需求。

2. 广谱的耐化学腐蚀性能

三维网状的分子结构赋予了材料优异的化学稳定性，对多数常见介质都具备良好的耐受性。在汽车与工程机械场景中，可耐受柴油、汽油、润滑油、防冻液等车用化学品的长期接触，不会出现溶胀、腐蚀、强度下降等问题；在户外工业场景中，可耐受酸雨、盐雾、弱酸碱溶液的侵蚀，适合沿海地区、化工园区等恶劣环境下的设备使用。

相比之下，普通金属件在腐蚀环境下易生锈，玻璃钢材料易出现树脂层腐蚀、纤维分层，而聚双环戊二烯的整体耐腐蚀表现更稳定，使用寿命更长。

3. 优异的尺寸稳定性与耐候性

聚双环戊二烯的成型收缩率低于0.3%，远低于多数热塑性塑料，制件脱模后尺寸精度高，不易出现翘曲、收缩变形等问题，适合生产对尺寸公差要求较高的结构件与装配配件。同时材料具备较宽的使用温度范围，热变形温度超过115℃，短期可耐受更高温度；在-30℃的低温环境下仍能保持良好的韧性，不会出现普通塑料的低温脆化问题，适配北方严寒地区与冷链设备的使用需求。

此外，材料具备良好的耐紫外线老化性能，户外长期使用后力学性能保留率高，不易出现黄变、粉化等老化现象，无需额外做耐候涂层即可满足多数户外场景的使用要求。

4. 灵活适配的成型工艺性

聚双环戊二烯采用液态原料低压注射成型，原料初始粘度低，充模流动性好，能够轻松填充复杂的模具型腔，实现倒扣、加强筋、薄壁等复杂结构的一体成型，无需后续拼接与二次加工。相比之下，传统注塑成型需要高压锁模，大型制件对设备吨位要求极高，模具成本昂贵；钣金成型需要多道冲压、焊接工序，复杂结构难以实现。

同时，该材料的成型工艺对模具材质要求宽松，可根据生产批量选择不同成本的模具方案，从低成本的试制模到高寿命的量产模均可适配，大幅降低了新品开发的门槛与风险。

5. 显著的轻量化与全周期成本优势

聚双环戊二烯的密度仅为1.03g/cm³，约为钢材的1/8、铝合金的1/3。在同等结构强度要求下，相比钢制配件可实现40%-60%的减重，相比铝制配件也可实现20%-30%的减重。对于新能源汽车而言，车身减重可直接转化为续航里程的提升；对于工程机械与船舶而言，减重可提升有效载荷、降低能耗。

从全周期成本来看，一体成型工艺可减少装配工序与零部件数量，降低人工与组装成本；材料耐腐蚀、耐老化的特性可延长产品使用寿命，减少后期维护与更换成本，综合性价比突出。

聚双环戊二烯材料核心性能参数表

注：以上为通用牌号的典型性能参数，具体数值会因成型工艺、配方改性略有差异；特殊工况可通过配方调整实现性能定向优化，实际应用以官方产品检测报告为准。

三、主流成型工艺与模具方案

聚双环戊二烯的性能优势需要匹配成熟的成型工艺才能充分发挥，目前行业内主流采用反应注射成型工艺，并配套多种模具方案，适配不同生产阶段与批量需求。

1. 反应注射成型（RIM）的工作原理

反应注射成型简称RIM（Reaction Injection Molding），是聚双环戊二烯核心的生产工艺。其基本流程为：将双组份液态原料（分别含有催化剂与活化剂的DCPD单体）储存于带温控与搅拌功能的密闭料罐中，通过高精度计量泵按比例输送至混合头，在高压下充分混合后，以较低的注射压力注入闭合的模具型腔；原料在模腔内快速发生聚合反应，几分钟内即可固化成型，脱模后得到完整制件。

该工艺的核心优势在于低压成型与原位聚合：注射压力通常仅为几兆帕，远低于注塑成型的几十上百兆帕，因此对锁模设备的要求低，模具制造成本也大幅降低，尤其适合生产大面积、大尺寸的制件；同时原料充模后才完成聚合，可实现复杂结构的复制，成品内应力小。

2. 三类主流模具方案及适用场景

针对不同的生产阶段与批量需求，行业内形成了三类成熟的模具方案，分别对应产品试制、中小批量生产与大规模量产场景：

环氧树脂模：凹模与凸模均采用环氧树脂材质，主要用于新产品前期开发论证与试验样品制作。该类模具开发周期短，30天内即可完成开发，制造成本很低；但产品表面粗糙度较高，模具寿命较短，约为30模次，适合验证产品结构、装配关系与基础性能的研发阶段。

铝模：多采用锻造铝凹模搭配浇铸铝凸模，部分方案可采用全锻造铝结构。该类模具制造周期较短，制件A面光洁度良好，可满足常规外观与结构要求，模具寿命约5万模次，成本处于中等水平，适合中小批量生产与定型后的初期量产阶段。

镍模：凹模采用电铸镍工艺制作，凸模采用浇铸铝材质。该类模具制造周期较长，但制件A面光泽度优异，模具导热均匀，产品质量稳定性高，定型后不可更改产品造型，模具寿命约8万模次，适合大批量量产与高外观要求的终端产品。

3. 进阶工艺：真空辅助注射成型

对于结构复杂、壁厚不均或外观要求极高的制件，常规RIM工艺可能出现气泡、填充不满等缺陷，此时可采用真空辅助反应注射成型（VARIM）工艺。该工艺在注射前先对模腔进行抽真空处理，排除型腔内的空气与挥发物，再注入液态原料，可有效减少气泡、缩孔等缺陷，提升产品表面光洁度与结构均匀性，成品率与性能一致性更高，多用于医疗配件、高外观要求汽车配件的生产。

四、核心应用领域与落地价值

凭借均衡的综合性能与灵活的成型优势，聚双环戊二烯已在多个工业领域实现规模化应用，逐步替代传统材料成为高端制件的优选方案。

1. 汽车与商用车领域

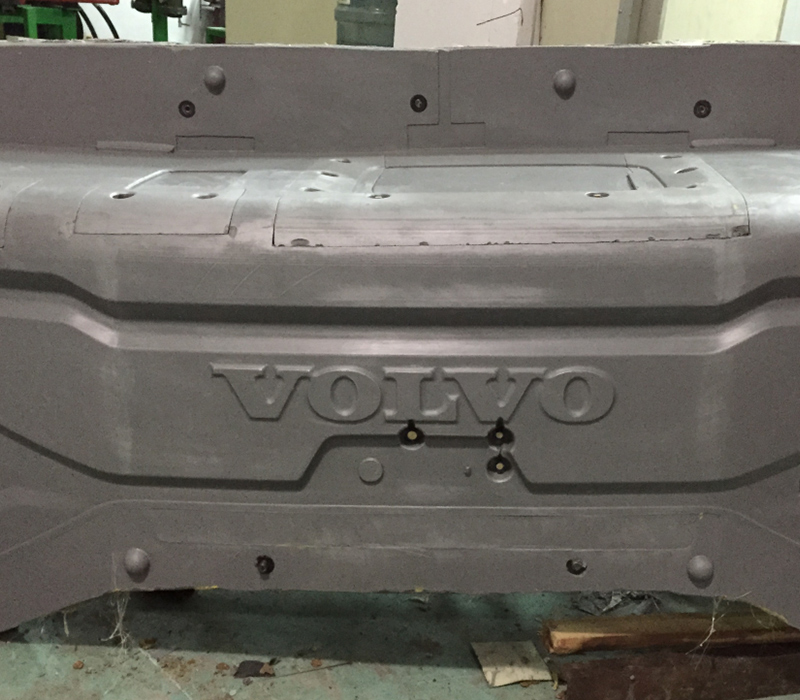

汽车行业是聚双环戊二烯应用较为成熟的领域之一，主要用于生产商用车导流罩、侧裙板、轮眉、保险杠内衬、电池包上壳体、内饰结构件等产品。在商用车领域，大面积的导流罩可通过一体成型工艺直接生产，无需分段拼接，既保证了外观流线型以降低风阻，又能实现显著减重，降低车辆油耗；在新能源汽车领域，电池包上壳体、车身外饰件的轻量化可直接提升车辆续航里程，同时材料的绝缘性与耐腐蚀性也能提升电池系统的稳定性与使用寿命。

相比传统SMC玻璃钢配件，聚双环戊二烯制件的抗冲击性更好，不易出现碰撞后分层、开裂的问题；相比金属件，减重效果明显且无需做防锈处理，全生命周期成本更低。

2. 工程机械与农业机械领域

工程机械、农业机械的作业环境通常较为恶劣，长期面临碎石冲击、泥水侵蚀、油污沾染、户外日晒等考验，对材料的耐用性要求极高。聚双环戊二烯可用于生产驾驶室外壳、发动机护罩、油箱护板、操作面板、挡泥板等配件，其高抗冲击性能可抵御碎石飞溅的冲击，耐化学腐蚀性能可耐受油污、泥水与农药化肥的侵蚀，耐候性能可适应户外长期日晒雨淋，大幅提升了配件的使用寿命。

同时，一体成型的护罩与外壳密封性更好，可有效阻挡灰尘、雨水进入设备内部，保护核心元器件，降低设备的维护频率与成本。

3. 船舶与休闲装备领域

在船舶与水上运动领域，材料的耐水性、耐腐蚀性与轻量化是核心考量。聚双环戊二烯吸水率极低，可长期浸泡在水中而不发生溶胀、性能下降，同时耐海水腐蚀，不会像金属件一样生锈，也不会像传统玻璃钢一样出现吸水分层、纤维脱落的问题，适合生产游艇舱盖、小型船体外壳、皮划艇配件、水上乐园设施等产品。

一体成型工艺可生产大尺寸的壳体结构，水密性好，无需额外做防水处理；轻量化特性可提升船舶的航速与载荷能力，降低航行能耗。此外，该材料也广泛用于高端电竞椅、房车座椅配件等休闲产品，兼顾结构强度与使用舒适度。

4. 其他工业领域的拓展应用

除上述核心领域外，聚双环戊二烯在电力设备外壳、化工防腐结构件、体育赛事防护挡板、物流周转箱等场景中也在逐步推广。凭借可定制、耐腐蚀、高强度、轻量化的综合优势，其应用边界仍在持续拓展，逐步渗透到更多对材料性能有要求的工业场景。

五、材料选型的核心参考维度

对于计划采用该材料的企业而言，选型时需要结合自身需求，从生产批量、使用环境、外观要求三个核心维度进行匹配，以实现性能与成本的平衡。

1. 生产批量与模具方案匹配

若处于产品研发阶段，仅需几十件样品用于结构验证与性能测试，优先选择环氧树脂模，开发速度快、成本低，可快速迭代设计；若产品已定型，年需求量在数千到数万件，选择铝模方案，平衡模具成本与使用寿命，性价比较高；若产品进入大规模量产阶段，年需求量达到十万件级别，且对外观光泽度要求高，选择镍模方案，更长的模具寿命与更稳定的产品质量可摊薄单件生产成本。

2. 使用环境与配方调整

常规通用牌号可满足大部分常温、普通腐蚀场景的需求；若产品用于高温工况或对耐热性有更高要求，可选择耐热改性配方，提升热变形温度与长期使用温度；若用于严寒地区或高冲击场景，可选择增韧改性配方，进一步提升低温抗冲击性能；若用于强腐蚀化工场景，可选择耐化学专用配方，强化对特定腐蚀介质的耐受性。

3. 外观精度与工艺选择

普通结构件、内部配件对外观要求不高，采用常规RIM工艺即可满足需求；高外观要求的外饰件、消费级产品，可选用镍模搭配精细抛光，提升表面光泽度；结构复杂、壁厚差异大的制件，建议采用真空辅助成型工艺，减少内部缺陷，提升产品一致性与合格率。

总结

综上，聚双环戊二烯与PDCPD是同一种高性能热固性工程塑料的不同表述，不存在品类与性能上的本质差异。凭借刚韧平衡的机械性能、优异的耐化学腐蚀与耐候性、灵活的成型工艺与显著的轻量化优势，该材料正在汽车、工程机械、医疗、船舶等多个领域替代传统材料，成为工业轻量化升级的重要选择。

对于有定制化开发与量产需求的企业而言，选择具备成熟模具开发能力与丰富成型经验的PDCPD产品制造商聚诚，可获得从产品前期设计、模具开发到批量生产的全链路技术支持，保障产品性能稳定与交付效率，充分发挥材料的综合价值。

常见问题解答（FAQ）
